Luft-Luft-Rakete R-23T

R-23T

R-23
(Grafik: Awiazia i Kosmonautika)

Aufbau:
  1  Zielsuch-Lenkkopf
  2  Empfangsantenne Funkzünder
  3  Funkzünder
  4  Sendeantenne Funkzünder
  5  Autopilot
  6  Gefechtsteil
  7  Turbogenerator
  8  Gasgenerator
  9  Triebwerk
10  Gaskanal
11  Ruderantrieb
  Bestimmung:
gelenkte Luft-Luft-Rakete mit IR-Kopf für mittlere Entfernungen

techn. Daten:
- Masse: 216 kg
- Länge: 4160 mm
- Durchmesser: 200 mm
- Spannweite Flügel: 1000 m
- Startentfernung max.: 15/25 km
- Zielgeschw. max: 2700 km/h
- Lenksystem: Infrarot passiv
- Lenkmethode: proportionale Annäherung
- Gefechtsteil mit Funkzünder
- Masse Gefechtsteil: 25 kg
- Startanlage an Flugzeugen
   MiG-23

Nummernverzeichnis: 30 70 00
   (Erzeugnis 360)



R-23TR-23T

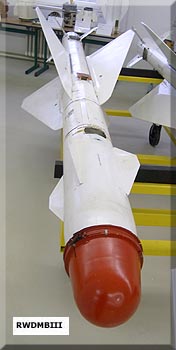

Infrarot-Zielsuchlenkkopf
und Funkzünder

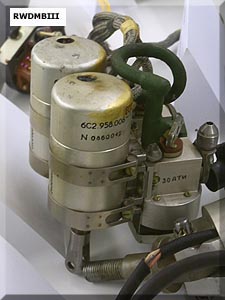

Rudermaschine

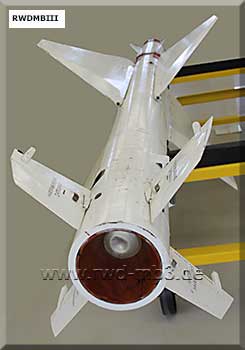

Fotos aufgenommen in Telefon- und Raketenmuseum der Gemeinde Pinnow
